HSCS

HSCS設計用于電線和連接器的高速自動連接。所有部件的進給均由電動機械手同步執行。

可根據需要提供各種附加選項：矯直、切割、剝離、扭轉等。相機和激光控制、CFM和其他系統可確保組件存在、剝離長度和壓接力等質量特征。

工具盒可設計用于廣泛的電線橫截面，例如0.5-1.5平方毫米。要在同一臺機器上執行另一個連接，必須更換壓接帶（Splicing Crimping)和工具。

下載

技術特性

電源
240V AC / 2400W / 10A
循環時間（手動電線加載和連接器卸載）
6-7秒。
循環時間（自動電線加載和連接器卸載）
5秒。
CE符合性
Apave (TÜV)認證

標準功能
選項
壓接示例

標準功能

壓力監控器（CFM)）

CFM捕捉力-時間曲線，并檢測與質量公差的任何偏差。該系統可與多種類型的壓接（CRIMP）和壓接機（Splicing Crimping）配合使用，適用于任何需要在線監測力的應用。
CFM的參考曲線與壓力相關，但事實上它能反映出諸如：缺少線股、元件定位或壓接高度不準確、絕緣條長度不足、接頭處絕緣等質量偏差。
CFM還允許調整自動切割或拒收有缺陷的物品。
壓接工具套

工具零件包括底模、砧、沖頭、沖頭導軌和切割塊。
為該應用定制了底模類型、底模尺寸和沖頭形狀等參數。
傾斜的鉗口表面、光滑的切割表面、快速更換的工裝盒和手指保護燈罩保證了高效和安全的操作。
集成內存保存應用程序參數、建議設置和備件清單。
壓接帶

根據應用類型和環境溫度選擇壓接帶（Splicing Crimping）的類型：材料（黃銅、鍍錫黃銅、鉻鎳、鍍錫鉻鎳、不銹鋼）、厚度（0.2-0.53 mm）、長度（1.5、2、3、4、6、7 mm）等等
數控剝皮機

數控剝線機配有兩個無刷伺服電機，一個用于刀片運動，另一個用于將線機械手轉移到拼接夾具上。
汽提塔可通過HMI進行調整，以實現精確的點動模式。剝離長度由機械止動器控制，機械止動器由Mitutuyo的千分尺螺釘配備。
剝線前可以先切斷電線，使其長度相等。
自動送線機械手

自動線機械手將電線轉移到剝線裝置，然后轉移到壓接（CRIMP）區域進行壓接（CRIMPING）

導線機械手是定制的，以完美地配合組件。防止損壞，保證精確定位。
自動連接器操縱器

如果塑料連接器是用產品的載體帶提供的，那么膠帶會自動松開，覆蓋膜會被撕下，連接器會由特殊的操縱器轉移到拼接區域的夾具上。

連接器操縱器是定制的，以完美地配合組件。防止損壞，保證精確定位。

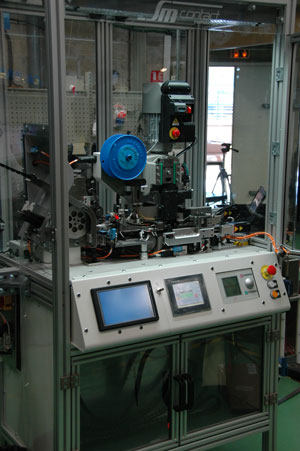

框架和電柜

機器及其所有組件都可以通過PLC和HMI單元集成到落地式機架中，以進行操作控制。

選項

質量控制設備

實驗室設備可以控制壓接質量是否符合行業規范或任何其他特殊要求。可以通過我們的截面分析儀、拉力測試儀和壓接（CRIMP）高度控制工具，以及專門的測量軟件進行檢測。
激光控制

激光裝置對壓接帶（Splicing Crimping）和壓接（CRIMPING）端口進行監控
攝像機質量控制

根據選定的程序，高/低清晰度攝像機拍攝并控制元件的位置、顏色和剝離長度。根據組件的大小選擇高清晰度或低清晰度。
切割裝置

切割單元在銅帶壓接（Splicing Crimping）后切割部件，使從一側伸出壓接帶（Splicing）的端部長度相等。它適合直徑達1.5平方毫米的電線。

CFM和切割單元可以集成在一起，將有缺陷的零件切成兩半
照明和安全光柵

安全梁可安裝在機架上，以檢測是否存在異物并停止機器。此功能以及工作區照明保證了操作人員的安全。
振動供料機

內置連接器選件，散裝料斗自動將零件定量注入振動盤和振動到傳送帶中。
