PININSERT 3200
PININSERT 3200
Pininsert 3200（傳送帶版）配備了兼容SMEMA接口的皮帶傳送系統，可以將設備集成到客戶的表面貼裝印刷電路板生產線上。
可以將其改造為DH（雙頭）版本，帶有兩個插針頭，可以在一個周期內插入不同尺寸的針腳，而無需重新調節。

技術參數
  • 電源
    220V.50Hz單相10A
  • 功率
    3,0 kW
  • 大氣壓
    6bar
  • 瞬時循環時間
    500 ms/插針
  • 最大PIN針長度 (標準版)
    25mm
  • 最大PIN針長度 (增長版)
    60 mm
  • PIN針最大截面尺寸
     1,5 mm x 1,5 mm
  • PCB尺寸
    最小50 x 50 mm，最大400 x 400 mm
  • 插針頭更換時間
    10 分鐘
  • 零件組更換為插針頭的時間
    15 分鐘
  • 標準電動X軸（選配）
    400 mm行程
  • 標準電動Y軸（選配）
    400 mm 行程
  • 重量（基礎）
    1500 kg
  • 尺寸 (W x D x H)
    1860 x 1730 x 1670 mm
  • 傳送系統離地面高度
    350 ± 30 mm
  • CE 認證
  •


標準功能

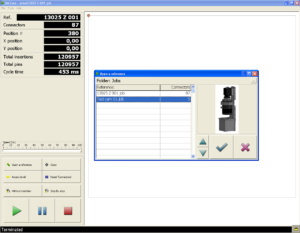

  • 操作簡便的PC界面，配備了標準的PC鍵盤和鼠標。
    操作簡便的PC界面，配備了標準的PC鍵盤和鼠標。

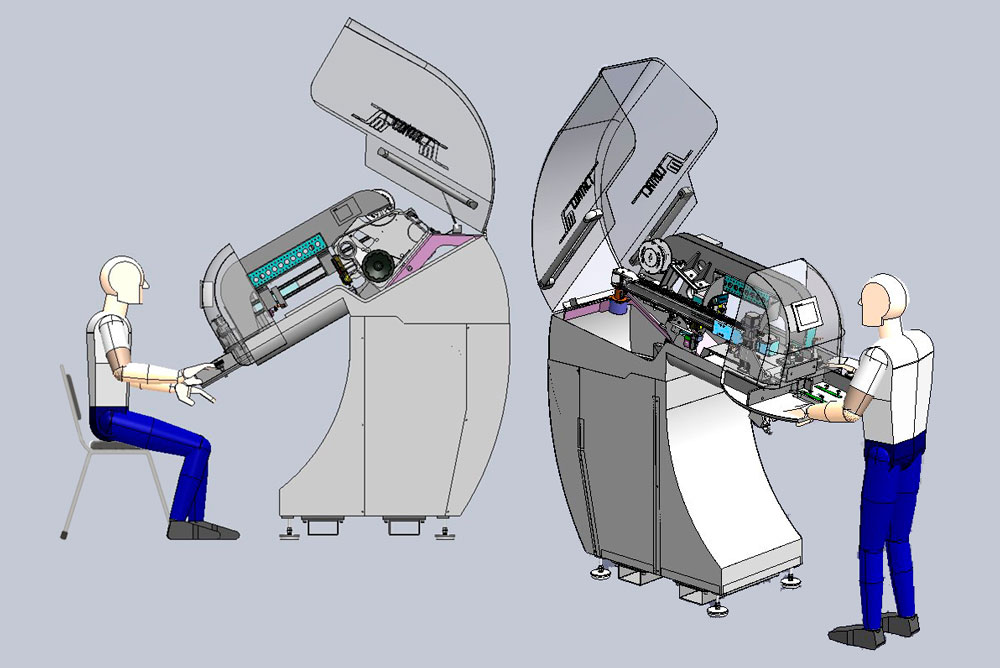

  • 定位系統
    定位系統
    針腳在到達切割位置之前，先在插針頭上進行固定，這樣做有效減少了針腳長度的公差，進而提升了切割與插針的精確度。

  • 自動操作臂
    自動操作臂
    自動操作臂沿著三個軸向將部件從一個單元轉移到另一個單元，執行直化、切割、剝離、扭轉、壓接和卸載等任務。

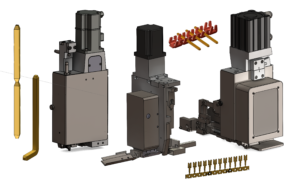

  • 電氣插針頭
    電氣插針頭
    插針頭可完全互換，簡化了更換至新應用場景的過程。根據不同的針腳設計，有多種類型的插針頭：端對端、直角、U形帶（或稱帶狀）以及端子類型。

    保證了極高的插針精度，誤差范圍控制在±0.05mm之內（CPK>1,68）。

    插針深度的控制則依靠編碼器，可在PC編輯器中精確到百分之一毫米，而其他品牌需要通過機械方式來設定。因此，每個新系列產品均無需進行機械調整。

    該插針技術采用預先切割成圓形或方形的線材，適用的截面積范圍為0.3至1.5 mm（當使用伺服驅動頭時），或1 mm（當使用氣動頭時）。

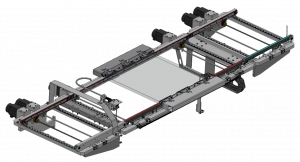

  • 傳送臺
    傳送臺
    可調節工作臺能夠容納長度和寬度在50至400 mm、厚度在0.5至4 mm的PCB，方便將針腳插入。

    配備了適用于各種PCB板的通用夾持裝置，以及位于插針點下方用于支撐的砧座。因此，在轉換不同尺寸的應用時無需更換夾具。

    傳送帶控制兼容SMEMA接口使機器能夠無縫集成到表面貼裝PCB的裝配線和產品追溯系統中。

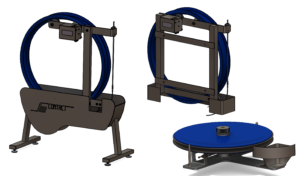

  • 針腳展開系統
    針腳展開系統
    根據不同的針腳類型，存在多種針腳送料系統：端對端針腳的落地式展開機、適用于帶狀針腳的載體式針腳展開機，以及端子展開機。

選項
  • 針腳檢測激光控制
    針腳檢測激光控制
    該系統可使機器區分空槽與已裝針腳槽位。新針腳僅插入空槽，其他位置則跳過處理。

  • 插針力控制
    插針力控制
    系統控制每次插針，并將實際插針力與預設的參考值進行對比。如果出現偏差，機器將自動停機或觸發警報。

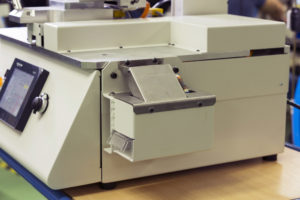

  • 防錯
    防錯
    當激光或插針力傳感器識別出不合格的部件時，將被自動分揀專用容器。在檢測到容器內放入不合格部件之前，機器將暫停運行。

  • 插針高度攝像頭控制
    插針高度攝像頭控制
    集成邏輯的低/高清攝像頭可用于控制插針高度。

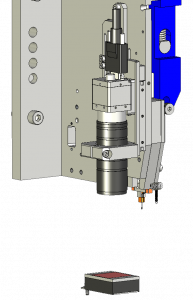

  • 插針攝像頭控制
    插針攝像頭控制
    攝像頭對PCB上的定位孔進行檢查利用這些數據，程序會自動調整針腳的安置位置確保PCB生產中出現的偏差都能得到修正。

  • 數據矩陣條形碼閱讀器
    數據矩陣條形碼閱讀器
    用于自動調整程序設置。

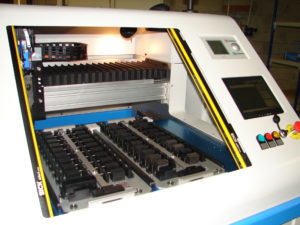

  • 照明和安全光束
    照明和安全光束
    安全光束能夠探測到異物并立即停機這項功能結合工作區的照明，確保了操作員的安全。

  • 將力數據導出至Excel文件
    將力數據導出至Excel文件
    系統允許將所有插針數據導出為Excel格式。

  • 部件位置激光控制
    部件位置激光控制
    該選配件可檢測到定位誤差，在屏幕上顯示錯誤提示，并暫停機器運作，直到部件被正確放置。

應用領域
連接類型
  • 新能源領域
    新能源領域
    新能源領域
  • 汽車工業領域
    汽車工業領域
    汽車工業領域
  • 電子領域
    電子領域
    電子領域
  • IGBT半導體
    IGBT半導體
    IGBT半導體
  • 通信領域
    通信領域
    通信領域
  • 印刷領域
    印刷領域
    印刷領域
  • PIN & 線圈框引腳
    PIN & 線圈框引腳
    PIN & 線圈框引腳
  • PIN & 金屬元件
    PIN & 金屬元件
    PIN & 金屬元件
  • PIN & PCB
    PIN & PCB
    PIN & PCB
  • PIN & 塑料元件
    PIN & 塑料元件
    PIN & 塑料元件
  • PIN & 塑料元件 & PCB
    PIN & 塑料元件 & PCB
    PIN & 塑料元件 & PCB
  • 定制連接器
    定制連接器
    定制連接器
